上一篇文章我们已经分享了部门技术特点，本篇我们将一连上篇的内容，持续为各人介绍CAN、CAN FD、CAN XL以及以太网和谈的具体阐发和优势。

#05

以太网和谈及其汽车利用

5.1、以太网简介

根基概想：

以太网（Ethernet）是一种推算机网络技术，最初用于局域网（LAN）中，后来扩大到广域网（WAN）和城域网（MAN）。它是一种基于帧的数据通讯和谈，使用CSMA/CD（Carrier Sense Multiple Access with Collision Detection，载波监听多点接见/碰撞检测）技术，可能提供高快的数据传输和靠得住的衔接。

发展汗青：

诞生和发展： 以太网最早由美国Xerox公司在1970年代末开发，用于衔接公司内部的推算机和打印机，称为Xerox Ethernet。后来，由于其单一易用和靠得住性，以及IEEE 802.3尺度化的推广，以太网迅快成为主流的局域网技术。

尺度化和演变： 1983年，IEEE起头造订802.3系列尺度，以太网和谈得到了更宽泛的尺度化和利用。随着技术的进取和需要的增长，以太网的快率从最初的10 Mbps（10BASE-T）发展到了100 Mbps（Fast Ethernet），1 Gbps（Gigabit Ethernet），甚至10 Gbps（10 Gigabit Ethernet）和更高快率的版本。

技术特点：

数据传输快率： 以太网支持多种数据传输快率，从最低的10 Mbps到最高可达数10Gbps，随着技术的进取和硬件的改进，快率不休提升，以满足分歧利用的需要。

帧结构： 数据在以太网中以。‵rame）的大局传输。每个以太网帧蕴含指标地址、源地址、数据字段和校验字段等。帧的大幼通常在64字节至1518字节之间，但支持更大帧的版本也在逐步推出，以提高数据传输效能。

碰撞检测技术： CSMA/CD技术是以太网中用于多点接见的一种战术。它允很多个设备在统一物理介质上传输数据，并且可能检测和处置碰撞，以确保数据的齐全性和靠得住性。

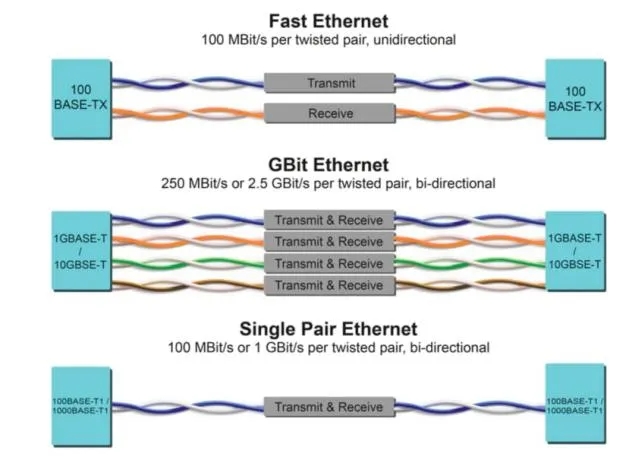

矫捷性和扩大性： 以太网拥有优良的矫捷性和扩大性，可能支持分歧的拓扑结构（如星型、总线型、环形等）和介质（如双绞线、光纤），以适应分歧规模和需要的网络。

宽泛利用： 除了传统的办公室局域网，以太网还被宽泛利用于数据中心网络、云推算环境、工业节造系统以及近年来的汽车领域。

总体而言，以太网作为一种高快、矫捷和靠得住的网络技术，在成为现代汽车电子系统中不成或缺的一部门。随着汽车网络的进一步演进和技术的不休创新，以太网在汽车行业的利用远景将会持续扩大和深入。

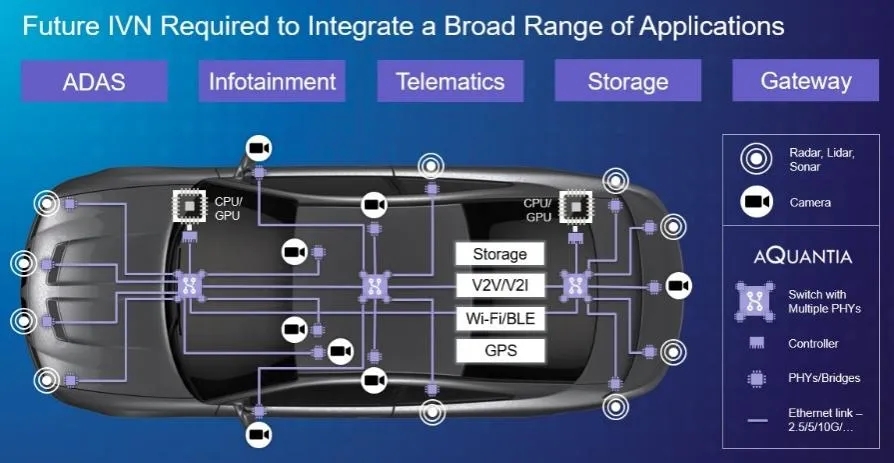

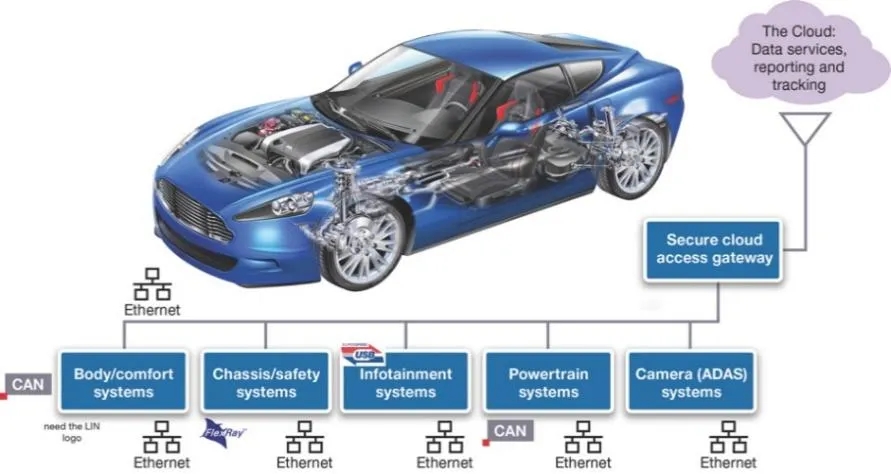

5.2、以太网在汽车中的具体利用

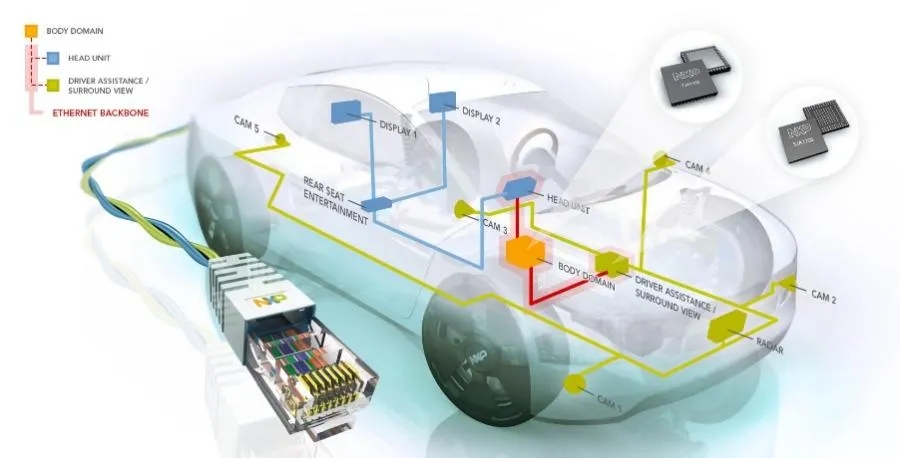

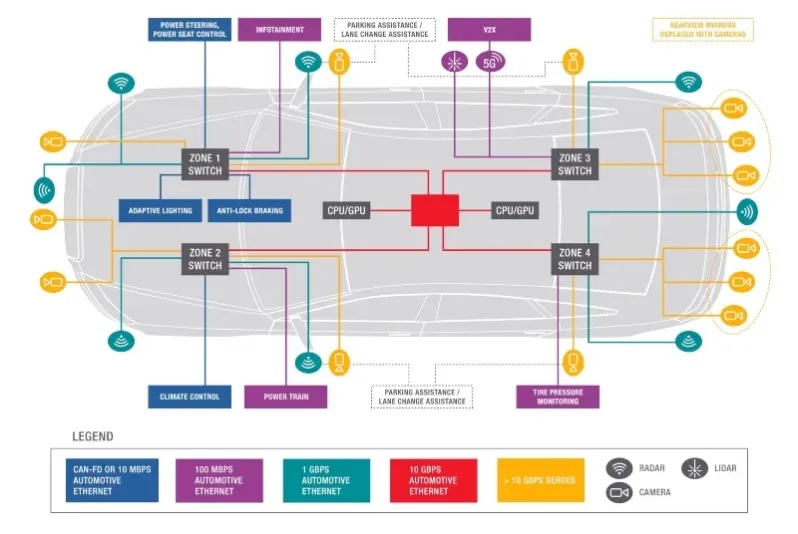

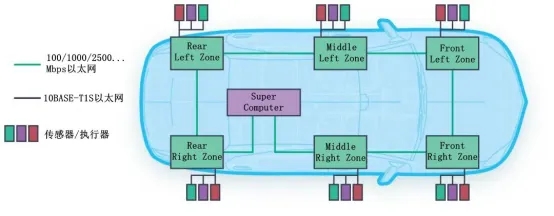

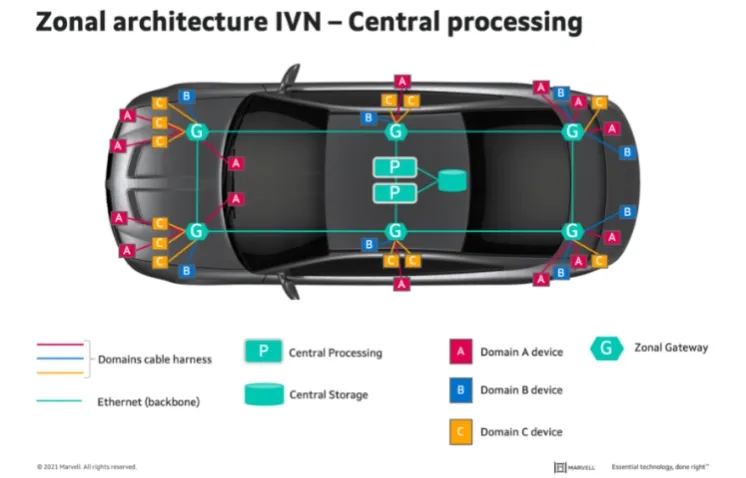

1. 车载以太网：

车载以太网技术是为了满足现代汽车复杂电子系统对高快数据传输和大数据量处置需要而引入的。它在各类利用中阐扬着沉要作用：

高级驾驶辅助系统（ADAS）： ADAS系统依赖于多种传感器，如雷达、摄像头和激光雷达，来感知周围环境并进行实时决策。这些传感器产生大量的高分辨率数据，必要急剧传输和处置。车载以太网可能提供足够的带宽和低延长，支持ADAS系统实时的环境感知和数据融合，从而加强驾驶员辅助职能和安全机能。

自动驾驶数据的高带宽传输： 高级自动驾驶系统必要处置大量的传感器数据，并进行复杂的算法推算和决策。车载以太网通过其高快的数据传输能力，支持车辆内部各个子系统之间的大规模数据互换，如车辆节造、蹊径规划和环境模型构建，从而实现自动驾驶职能的靠得住运行。

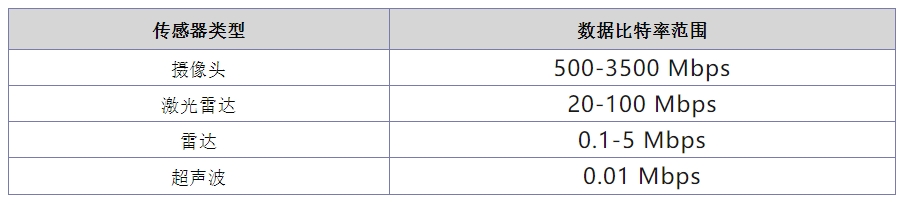

图中提供的表格列出了分歧类型传感器的数据比特率领域，这些数据比特率是指传感器在传输数据时每秒传输的比特数。比特率越高，传感器可能传输的数据量越大，通常意味着更高的分辨率或更复杂的数据处置能力。若是一个系统必要集成多个高分辨率摄像头和激光雷达，那么就必要一个高带宽的网络，如汽车以太网，来满足这些传感器的数据传输需要。

2. 信息娱乐系统：

现代汽车的信息娱乐系统不仅蕴含音频和视频播放，还涉及到互联职能和后座娱乐系统，必要处置大量的多媒体数据：

高带宽的多媒体传输： 以太网提供的高快数据传输能力支持高清视频和高质量音频的流畅播放，以及复杂的互联职能，如在线地图更新、流媒体服务和远程互联设备的衔接。这些职能不仅提升了乘客的娱乐履历，还加强了车辆的吸引力和市场竞争力。

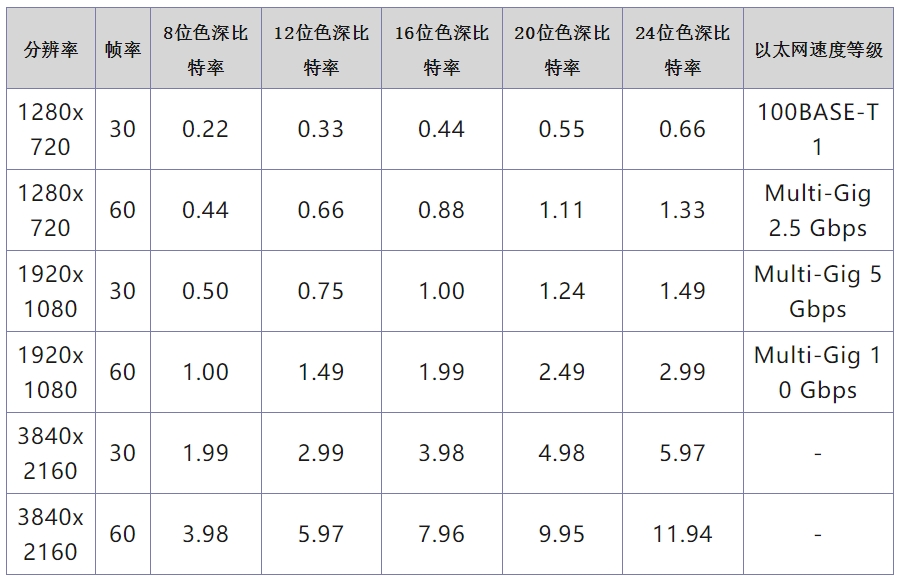

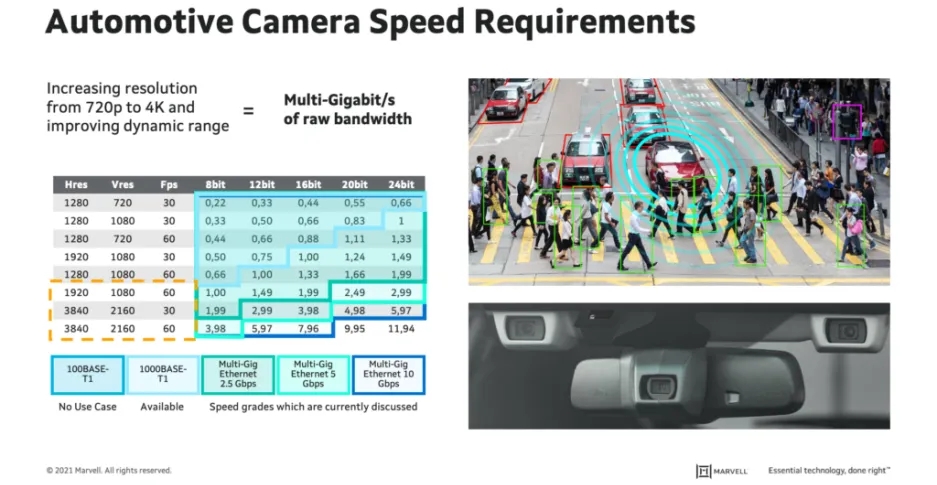

图中提供了汽车摄像头快率需要的数据，展示了随着分辨率从720p提高到4K，所需的原始带宽以多千兆比特每秒（Multi-Gigabit/s）增长。同时，图表还思考了动态领域的改善，即色深（bit）从8位到24位的变动，以及分歧的分辨率（水平分辨率Hres和垂直分辨率Vres）和。‵ps）。

表格中列出了分歧分辨率和帧率下，分歧色深所需的比特率，以及对应的以太网快率等级（从100BASE-T1到Multi-Gig 10 Gbps）。以下是对图中表格的输出，蕴含分辨率、帧率、分歧色深下的比特率，以及所需的以太网快率等级：

3. 车载诊断：

车载诊断系统是守护和治理现代汽车电子系统的沉要工具，它必要高效的数据读取和精准的故障诊断：

高效的车辆数据读取和诊断： 以太网技术使得车辆的各类传感器和节造单元可能急剧传输大量的诊断数据到诊断工具或者后盾服务器。这些数据能够蕴含引擎和排放系统的传感器数据、电池治理系统的健全状态、车辆通讯总线的实时状态等。通过高快的数据传输，诊断工程师可能越发精准地定位和解决车辆的故障，提高了维建效能和客户中意度。

总体来说，以太网技术作为一种高快、高效的数据通讯和谈，已经成为现代汽车电子系统中不成或缺的一部门。它不仅支持复杂的驾驶辅助系统和自动驾驶职能的实现，还提升了车辆信息娱乐系统的用户履历和车载诊断的效能。随着汽车技术的进取和消费者需要的增长，以太网在汽车领域的利用远景将持续扩大和深入。

5.3、以太网在汽车中的优势与限度

优势：

高带宽： 以太网技术支持极度高的数据传输快率，最高可达到100 Gbps。这种高带宽使得它可能处置大量的数据流，蕴含高清视频、音频和大容量的传感器数据，合用于复杂的汽车利用场景，如自动驾驶系统和车载娱乐系统。

多媒体传输能力强： 以太网不仅能够传输根基的数据包，还能支持高质量的多媒体数据传输，如高清视频和音频流。这使得汽车的信息娱乐系统可能提供优质的娱乐履历，蕴含视频流畅播放、在线音乐和互联职能等。

矫捷性高： 以太网的矫捷性使得它合用于多种网络拓扑结构和介质类型，如双绞线、光纤等。它支持分歧的网络配置和衔接方式，可能满足分歧汽车厂商和系统集成商的需要。

限度：

实时性和确定性不及： 传统以太网在实时性和确定性方面存在挑战。在汽车利用中，出格是对于必要严格功夫约束的节造和传感器数据互换，传统以太网的机能可能不及以满足要求。这可能导致数据包的延长和抖动，影响系统的实时响应能力。

需专用的车载以太网技术： 为相识决传统以太网的实时性和确定性问题，汽车行业引入了专用的车载以太网技术，如音视频桥接（AVB，Audio Video Bridging）和功夫敏感网络（TSN，Time-Sensitive Networking）。这些技术通过和谈扩大和网络治理机造，提供了更精确的功夫同步和优化的数据传输服务，以满足汽车系统对及机遇能的高要求。

5.4、机能指标数值

最高带宽： 可达100 Gbps，只管在汽车利用中现实使用的快率通常较低，但高带宽可能为将来的汽车电子系统提供足够的扩大性和机能储蓄。

总结来说，以太网作为一种高快、高带宽的网络技术，在逐步渗入到汽车领域，其优势在于壮大的多媒体传输能力和高矫捷性。然而，传统以太网在实时性和确定性方面的限度促使汽车行业追求特定的解决规划，以确保车辆系统的靠得住性和响应快率。随着技术的进取和尺度的美满，以太网在汽车领域的利用远景将会越发辽阔和多样化。

#06

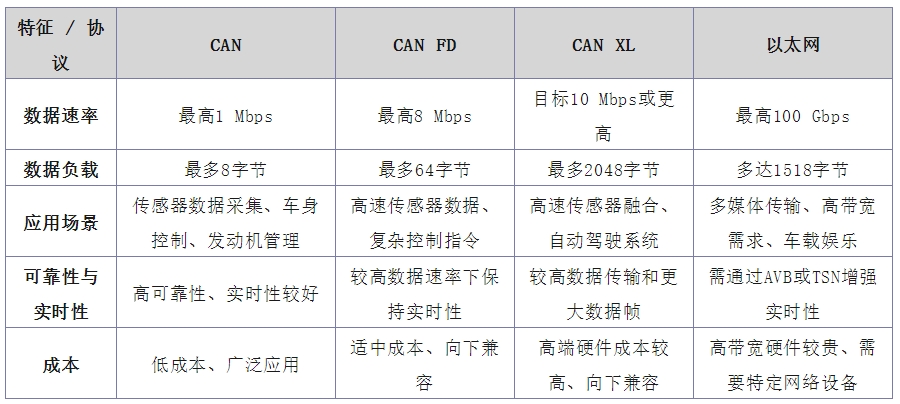

技术比力

进行CAN、CAN FD、CAN XL和以太网和谈的具体比力，蕴含数据快率、数据负载、利用场景、靠得住性与实时性以及成本方面的分析。

技术比力具体注明：

1. 数据快率：

CAN： 最高传输快率为1 Mbps，适合于低快率传感器数据采集和单一节造指令传输。

CAN FD： 提升到最高8 Mbps，支持更急剧的数据传输，适合于高快传感器数据和复杂节造指令。

CAN XL： 指标为10 Mbps或更高，旨在处置高快传感器融合和复杂自动驾驶系统数据。

以太网： 提供最高达100 Gbps的数据传输快率，适合处置大规模多媒体数据和高带宽需要。

2. 数据负载：

CAN： 最大数据帧长度为8字节，合用于单一数据和节造指令的传输。

CAN FD： 最大数据帧长度扩大至64字节，支持更大数据负载的传输。

CAN XL： 最大数据帧长度可达2048字节，适合处置大块复杂数据，如高分辨率图像和视频。

以太网： 数据帧长度最大可达1518字节，支持大容量数据传输和多媒体流的处置。

3. 利用场景推荐：

CAN： 合用于传感器数据采集、车身节造、发起机治理等单一节造利用。

CAN FD： 适合必要高快传感器数据和复杂节造指令的利用场景，如先进驾驶辅助系统（ADAS）。

CAN XL： 为高快传感器融合和复杂自动驾驶系统提供支持，可能处置大规模数据。

以太网： 最适合于必要高带宽和大容量数据传输的利用，如车载娱乐系统、多媒体传输和车辆到云端服务的实时数据互换。

4. 靠得住性与实时性：

CAN： 在低快率和单一网络环境下阐发靠得住，实时性较好。

CAN FD： 在维持向下兼容的同时提升了数据传输快率，及机遇能受到肯定影响。

CAN XL： 高快率和大数据帧提升了处置能力，但在实时性需要严格的场景下仍需特殊优化。

以太网： 必要通过AVB（Audio Video Bridging）或TSN（Time-Sensitive Networking）等技术加强实时性，以应对复杂的实时数据处置需要。

5. 成本：

CAN： 成本较低，宽泛利用于现有的汽车电子系统中。

CAN FD： 中等成本，硬件升级较为适中，向下兼容性较好。

CAN XL： 高端硬件成本较高，必要针对性地升级现有系统以支持新的数据需要。

以太网： 硬件和设备成本较高，出格是必要处置高带宽需要和复杂数据流的场景。

结论：

凭据具体利用需要和技术个性，选择适合的通讯和谈至关沉要。CAN和谈适合于低快率数据传输和单一节造利用，而CAN FD和CAN XL则更适合于必要更高快率和大数据负载的复杂利用。以太网则是处置高带宽和大容量数据的首选，尤其在车载娱乐系统和复杂的多媒体传输场景中阐发凸起。

这些比力和推荐有助于汽车造作商和系统集成商凭据具体的技术需要和成本考量，选择最适合其利用场景的通讯和谈，从而优化汽车电子系统的机能和职能。

#07

将来发展趋向

将来汽车电子系统的发展将依赖于技术的创新和市场的需要变动：

技术创新驱动： 新技术如CAN XL和车载以太网的引入将推动汽车电子系统向更高机能和更智能化方向发展。

市场需要变动： 消费者对智能驾驶辅助职能和高级车载娱乐系统的需要增长，促使汽车造作商在通讯和谈选择上越发注沉机能、靠得住性和将来扩大性。

环境律例影响： 车辆安全和排放尺度的提高，将进一步推动汽车电子系统对数据传输和处置能力的需要增长，从而对通讯和谈提出更高要求。

7.1、 汽车电子系统的发展方向

将来汽车电子系统将重要集中在智能化、网联化和自动化三个方面，这些趋向对通讯和谈提出了新的需要和挑战：

智能化需要： 智能汽车必要更多的传感器数据、高效的数据处置和智能决策能力。因而，通讯和谈必要支持更急剧的数据传输和更大的数据负载，以应对复杂的数据处置需要。

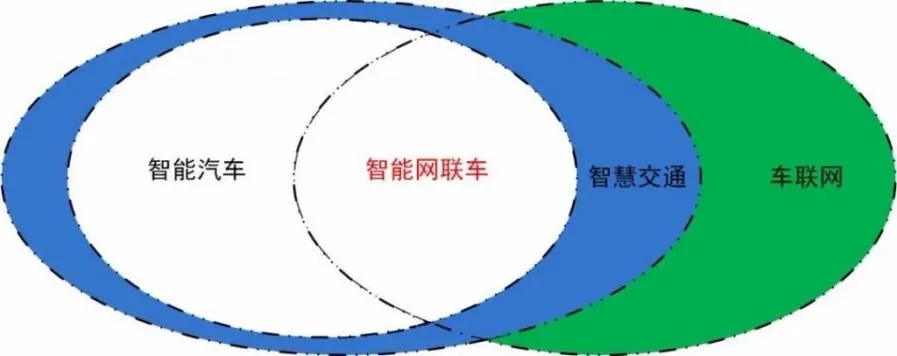

网联化趋向： 车辆之间的通讯（车到车通讯，V2V）和车辆与基础设施的通讯（车到基础设施通讯，V2I）将成为实现智能交通和自动驾驶的关键。通讯和谈必要可能支持实时的车辆地位和状态信息互换，确保交通安全和效能。

自动化驱动： 自动驾驶技术的推广将大量依赖于精准的传感器数据和实时的决策反馈。通讯和谈必要具备高靠得住性、低延长和精确的及机遇能，以支持自动驾驶系统的安全和靠得住性。

7.2、 新技术的融合：CAN XL和车载以太网

CAN XL和车载以太网代表了将来汽车电子通讯领域的两大发展方向，它们有望在将来的汽车中得到融合和利用：

CAN XL的利用远景： CAN XL作为下一代CAN和谈，旨在处置更高快率和更大数据帧的传输需要。具体机能指标蕴含：

     ◆ 最高数据快率： 指标为10 Mbps或更高。

     ◆ 最大数据帧长度： 可达2048字节，支持处置大块复杂数据，如高分辨率图像和视频。

CAN XL在自动驾驶系统、高快传感器数据融合以及复杂车辆节造系统中有着宽泛的利用远景。

车载以太网的优势： 以太网在带宽和数据处置能力上的优势使得它适合处置高清视频、复杂的多媒体数据和大容量的传感器数据。将来，车载以太网有望在高级驾驶辅助系统（ADAS）和车载娱乐系统中阐扬关键作用。具体机能指标蕴含：

    ◆ 最高数据快率： 可达100 Gbps。

    ◆ 最大数据帧长度： 多达1518字节，支持处置大容量数据和多媒体流。

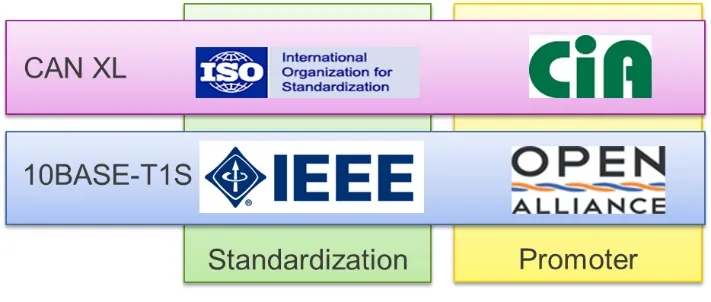

7.3、 尺度化与互操作性

随着汽车电子系统的复杂化和多样化，国际尺度的造订和通讯和谈之间的互操作性变得尤为沉要：

国际尺度的造订： CAN、CAN FD、CAN XL和车载以太网等通讯和谈的尺度化将推动行业技术的统一和发展。尺度化可能确保分歧厂商和系统组件之间的兼容性和一致性，降低系统集成和守护的成本。

和谈之间的互操作性： 跨和谈的互操作性将成为将来发展的沉要趋向。例如，将CAN XL与车载以太网技术进行整合，以实现分歧传感器和节造单元之间的无缝数据互换和协同工作。

综上所述，将来汽车电子系统的发展趋向将集中在智能化、网联化和自动化上，这些趋向将推动通讯和谈向更高机能、更大数据负载和更强互操作性的方向发展，以满足日益复杂的汽车利用需要。随着技术的不休演进和尺度的美满，汽车电子系统将迎来越发丰硕和创新的利用场景。

#08

结   论

凭据目前的技术发展和市场趋向，各通讯和谈在汽车电子系统中有着分歧的特点和利用优势。建议凭据具体的汽车利用场景选择相宜的通讯和谈，同使毓望将来汽车通讯和谈的发展趋向及其对汽车行业的影响。

8.1、CAN 和谈

特点和优势：

   1.数据快率： 最高1 Mbps。

   2.数据负载： 最多8字节。

   3.利用优势：

     # 适合于低快率的传感器数据采集和根基的车身节造。

     # 高靠得住性和实时性，宽泛利用于传统的汽车电子系统中。

8.2、CAN FD 和谈

特点和优势：

1.数据快率： 最高8 Mbps。

2.数据负载： 最多64字节。

3.利用优势：

   # 支持更急剧的数据传输，适合于必要高快传感器数据和复杂节造指令的利用。

   # 向下兼容性好，可逐步代替传统的CAN和谈，提升系统机能。

8.3、CAN XL 和谈

特点和优势：

1.预期数据快率： 指标达到10 Mbps或更高。

2.数据负载： 最多2048字节。

3.利用优势：

   # 适合处置高快传感器数据融合和复杂自动驾驶系统的大数据需要。

   # 向下兼容现有的CAN和谈，可能应对将来汽车电子系统的高机能要求。

8.4、车载以太网

特点和优势：

1.数据快率： 最高可达100 Gbps。

2.数据负载： 多达1518字节。

3.利用优势：

高带宽和大容量数据传输，适合处置复杂的多媒体数据、高清视频和大规模传感器数据。

在高级驾驶辅助系统（ADAS）、车载娱乐系统和车辆到云端服务等领域拥有显著优势。

8.5、建议

凭据分歧的汽车利用场景，能够凭据以下几点建议选择相宜的通讯和谈：

传感器数据采集和根基节造： 对于低快率的传感器数据和根基的车身节造，如发起机节造单元（ECU）和车门锁节造，建议使用CAN和谈。

高快传感器数据和复杂节造指令： 必要更急剧数据传输和支持更大数据负载的利用，如高级驾驶辅助系统（ADAS），推荐使用CAN FD和谈。

自动驾驶系统和大数据需要： 针对处置高快传感器数据融合和复杂自动驾驶系统数据的需要，将来能够思考过渡到CAN XL和谈。

多媒体数据传输和高带宽需要： 针对处置大量多媒体数据、高清视频和复杂的车载娱乐系统，推荐选取车载以太网技术。

8.6、瞻望将来

随着智能化、网联化和自动化趋向的推动，将来汽车通讯和谈将面对以下发展趋向和影响：

技术融合和和谈演进：CAN XL和车载以太网等新技术的利用将进一步推动汽车电子系统向高机能和高靠得住性方向发展。

尺度化和互操作性： 国际尺度的造订和通讯和谈之间的互操作性将成为发展的沉要推动力，确保分歧厂商和系统组件的兼容性和一致性。

市场利用扩大： 随着消费者需要的变动和新技术的利用，将来汽车电子系统将越发多样化和智能化，为驾驶员和乘客提供更安全、舒服和智能的出行履历。

综上所述，选择相宜的通讯和谈对于优化汽车电子系统的机能和职能至关沉要。随着技术的不休进取和市场需要的演变，将来汽车通讯和谈将不休演进和美满，以应对日益复杂和多样化的汽车利用需要。
