关于视频线种类介绍：

　　依照资料分辨有SYV及SYWV两种，绝缘层的物理资料结构分歧，SYV是实心聚乙烯电缆；SYWV是高物理发泡电缆，物理发泡电缆传输机能优于聚乙烯。（S--同轴电缆 Y--聚乙烯 V--聚氯乙烯 W--不变聚乙烯）

　　依照阻抗可分为SYV 50-XX   SYV 75-XX  SYV-100 XX……XX代表绝缘层表径。

　　1.复合视频信号：通常接头为BNC、RCA（莲花头）

　　75代表抗阻性,后面的3和5代表它的绝缘表径(3mm/5mm)。视频线分：75-3传输距离约200米；75-5传输距离约500米；75-7传快距离约500--800米)；75-9传快距离约1000---1500米；75-12传快距离约2000----3500米。

　　2、S-端子(或称 Y/C)

　　
　　它的台甫叫做“二分量视频接口”，俗称S端子，传输距离短 15米。

　　S-Video衔接规格是由日自己开发的一种规格，S指的是“SEPARATE（分离）”，它将亮度和色度分离输出，预防了混合视讯讯号输出时亮度和色度的互有关扰。S接口现实上是一种五芯接口，由两路视亮度信号、两路视频色度信号和一路公共屏蔽地线共五条芯线组成。

　　同AV接口相比，由于它不再进行Y/C混合传输，因而也就无需再进行亮色分离和解码工作，并且使用各自独立的传输通路在很大水平上预防了视频设备内信号串扰而产生的图像失真，极大地提高了图像的清澈度。但S-Video仍要将两路色差信号(Cr Cb)混合为一路色度信号C，进行传输而后再在显示设备内解码为Cb和Cr进行处置，这样几多仍会带来肯定信号损失而产生失真(这种失真很幼但在严格的广播级视频设备下进行测试时仍能发现)。并且由于Cr Cb的混合导致色度信号的带宽也有肯定的限度，所以S-Video固然已经比力优良，但离美满还相去甚远。S-Video虽不是最好的，但思考到目前的市场情况和综合成本等其它成分，它还是利用最普遍的视频接口之一

。

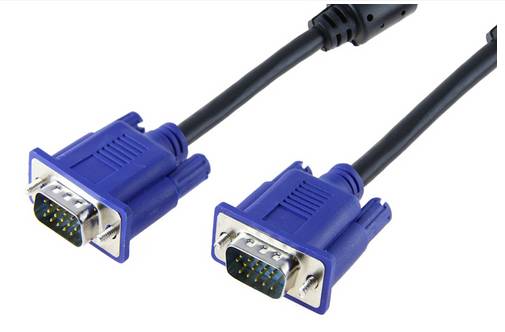

　　3、VGA信号

　　VGA(Video Graphics Array)是IBM在1987年随PS/2机一路推出的一种视频传输尺度，拥有分辨率高、显示快率快、色彩丰硕蹬着点，在彩色显示器领域得到了宽泛的利用，但易衰减，传输距离短，易受滋扰。其3+4/6VGA的传输距离是15-30M。
　

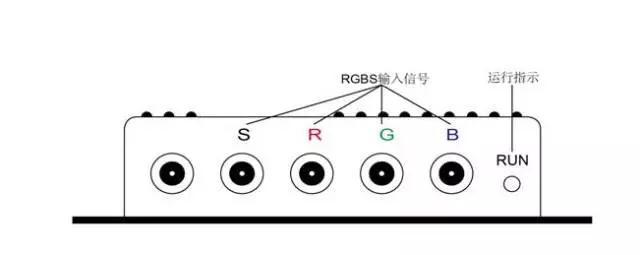

　　4、分量视频（RGBHV 信号）

　　色差接口是在S接口的基础上，把色度（C）信号里的蓝色差（b）、红色差（r）分隔发送，其分辨率可达到600线以上。它通常选取YPbPr和YCbCr两种标识，前者暗示逐行扫描色差输出，后者暗示隔行扫描色差输出。此刻好多电视类产品都是靠色差输入来提高输入讯号品质，并且透过色差接口，能够输入多种等级讯号，从最根基的480i到倍频扫描的480p，甚至720p、1080i等等，都是要通过色差输入才有法子将信号传送到电视傍边。75-2RGB的传输距离是30-50M，75-3RGB的传输距离是50-70M。

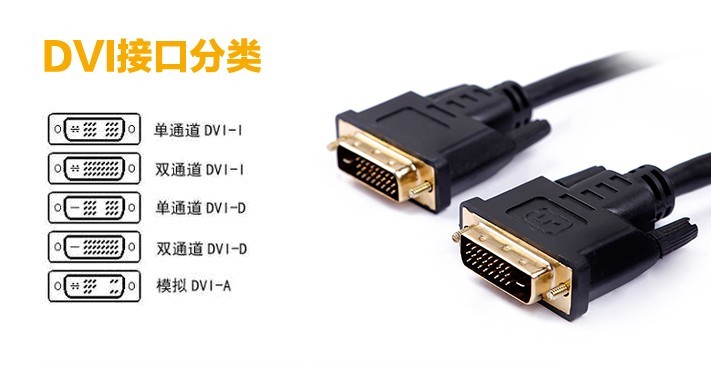

　　5、DVI　　

　　DVI-A(Analog，仿照)接口：这种接口现实上就是VGA接口的变形，以前多用于一些高端CRT显示器上，不外此刻已经根基裁减。我们常说的“假DVI接口”就是指的DVI-A，原因在于它传输的依然是仿照信号，而不是体现出DVI技术优势的数字信号。

　　DVI-D(Digital，数字)接口：DVI-D是真正意思上的数字信号接口，这是它比DVI-A更先进的处所；不外DVI-D接口也有不及，那就是用户使用该接口时无法兼容老式的CRT显示器，若是恰巧液晶显示器上也只有D-Sub接口，那用户就只有干瞪眼的份儿了。

　　DVI-I(Integrated，集成)接口：这是一种集DVI-A和DVI-D大成于一身的混合式接口，它既能够兼容DVI-D又能够兼容DVI-A(通过转接头还能够转接为D-Sub)，是目前兼容性最好的DVI接口

　　通常来说，在传输1600×1200@60Hz以下的视频信号时，使用单通路DVI和双通路DVI没有显著的差距。若是你的显示器能够支持Full HD(1920×1080)或以上的分辨率，就不要选择单通路的DVI数据线了。DVI-D只能接管数字信号；DVI-I能同时接管数字信号和仿照信号，传输距离短 ，为7-15M。

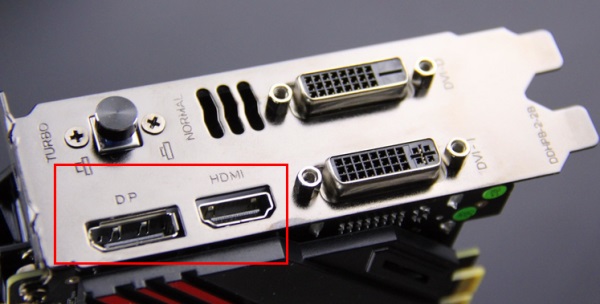

　　6、HDMI

使用与DVI数字信号一样的底层和谈，所以还能够通过转接头与DVI信号实现互换，兼容DVI信号。比DVI接口更壮大的是，HDMI在造订通讯和谈的时辰，允许通过HDMI线缆实现高保真音频信号的传输，无缝化衔接削减了连线的麻烦，也让HDMI拥有更宽泛的兼容性。支持5Gbps的数据传输率，最远可传输15米。

　　与DVI相比，HDMI能够传输数字音频信号，并增长了对HDCP的支持，同时提供了更好的DDC可选职能。HDMI支持5Gbps的数据传输率，最远可传输15米，足以应酬一个1080p的视频和一个8声路的音频信号。而由于一个1080p的视频和一个8声路的音频信号需要少于4GB/s，因而HDMI还有很大余量。这允许它能够用一个电缆别离衔接DVD播放器，接管器和PRR。此表HDMI支持EDID、DDC2B，因而拥有HDMI的设备具佑装即插即用”的特点，信号源和显示设备之间会自动进杏装协商”，自动选择最相宜的视频/音频体式。

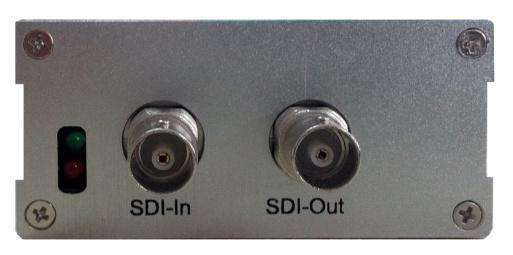

　　7、SDI接口

　　SDI(serial digital interface)是"数字分量串行接口"。那么HD-SDI就是高清数字分量串行接口。HD-SDI是实时无压缩的高清广电级摄像机，是安防监控领域的又一科技进取，为监控中心提供高清澈的图像起源的设备。　　

二、节造信号 　　
　　常见节造信号，RS232、RS422、RS485、IR、CR-NET(CREATOR节造信号)RS232 传输快率较低，在异步传输时，波特率为20Kbps，接口使用一根信号线和一根信号返回线而组成共地的传输大局， 这种共地传输容易产生共模滋扰，所以抗噪声滋扰性弱。传输距离15米~20米。选取150pF/m的通讯电缆时，最大通讯距离为15m；若每米电缆的电容量减幼，通讯距离能够增长。传输距离短的另一原因是RS-232属单端信号传送，存在共地噪声和不能抑造共模滋扰等问题，因而通常用于20m以内的通讯。

　　RS-422是差模传输，抗滋扰能力强，能传1200米，最大传输快率为10Mb/s。其平衡双绞线的长杜纂传输快率成反比，在100kb/s快率以下，才可能达到最大传输距离。只有在很短的距离下能力获得最高快率传输。通常100米长的双绞线上所能获得的最大传输快率仅为1Mb/s。

　　RS-485最大的通讯距离约为1219米，数据最高传输快率为10Mbps ，RS-485接口是选取平衡驱动器和差分接管器的组合，抗共模干能力加强，即抗噪声滋扰性好。

　　IR红表（CREATOR中控红表口）传输距离150米。

　　CR-NET(CREATOR节造信号) 传输距离800米。
