本文重要介绍带宽的推算步骤，以及分歧分辨率对应的带宽快率的推算步骤与展示，供工程人员更好的相识视频高快信号带宽，更快的上手 。
一、带宽推算步骤
示例1：尺度4K@60Hz分辨率（CVT-RB2）
解析度: 3840×2160（Htotal=3920、Vtotal=2222）
刷新率: 60Hz
色彩深度: 8bit
色彩体式: RGB（RGB乘以3，YC422乘以2，YC420乘以1.5）
HDMI数据带宽：3920×2222×60×3×8 = 12542745600（12.543Gbps）
示例2：尺度4K@60Hz分辨率（CEA-861）
解析度: 3840×2160（Htotal=4400、Vtotal=2250）
刷新率: 60Hz
色彩深度: 8bit
色彩体式: RGB（RGB乘以3，YC422乘以2，YC420乘以1.5）
HDMI数据带宽：4400×2250×60×3×8=14256000000（14.256Gbps）
二、编码方式对带宽的影响
1、HDMI TMDS编码方式（8/10b）效能为80%；
HDMI 1.4 ：Max BW 8160 Mbit/s
HDMI 2.0 ：Max BW 14400 Mbit/s
2、HDMI FRL编码方式（16/18b）效能为88%；
HDMI 2.1（6Gbps）：Max BW 21333 Mbit/s
HDMI 2.1（8Gbps）：Max BW 28444 Mbit/s
HDMI 2.1（10Gbps）：Max BW 35556 Mbit/s
HDMI 2.1（12Gbps）：Max BW 42667 Mbit/s

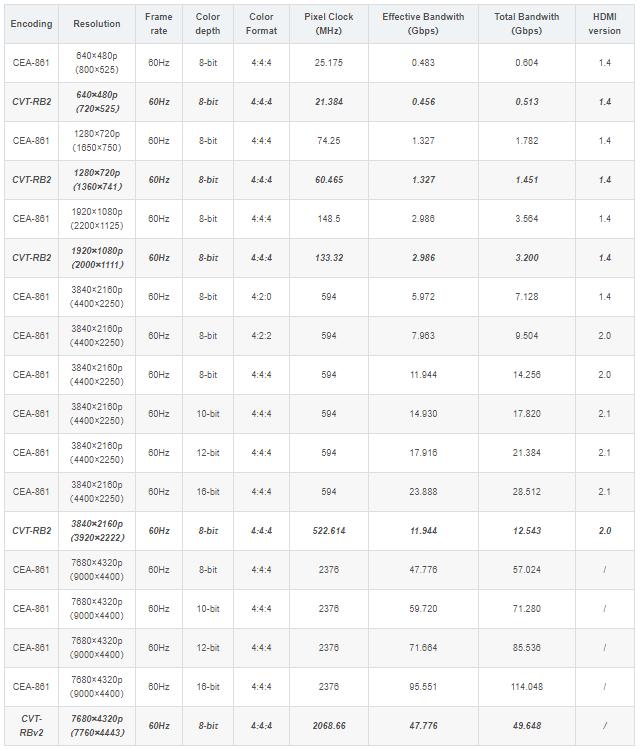

二、分辨率及带宽查问表

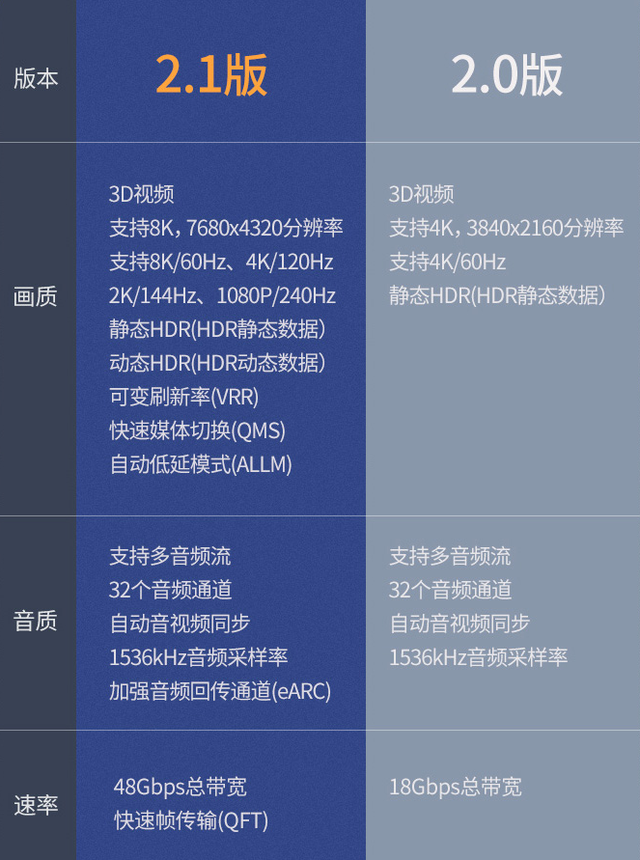

三、HDMI2.0与HDMI2.1规格对比
四、参考推算工具
https://www.kramerav.com/bandwidth-calculator/
