    简介

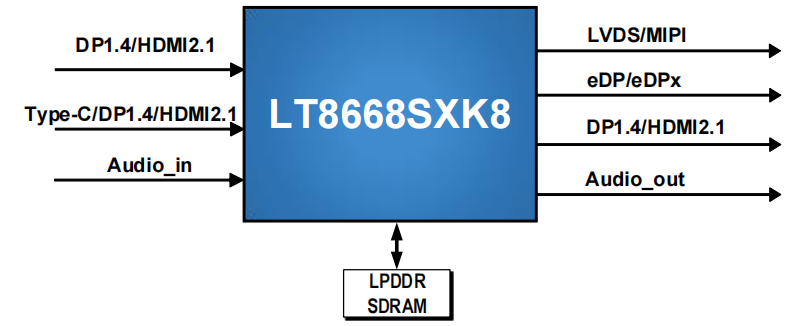

    LT8668SXK8是一颗高机能的LCD Controller显示节造器芯片，它可配置输入DP1.4/HDMI2.1   , Type-C/DP1.4/HDMI2.1，audio in，配置输出LVDS/MIPI、eDP/eDPx，DP1.4/HDMI2.1、Audio  out。

    LT8668SXK8可配置为在HDMI2.1尺度下工作，最大8Gbps数据快率。LT8668SXK8也能够配置为在DP1.4下工作，数据快率高达8.1Gbps。对于LVDS输出，LT8668SXK8 能够配置为单端口、双端口或四端口，拥有1个高快时钟通路和3至5个高快数据通路，每个通路的最大工作快率为1.2Gbps，最高可支持24Gbps的总带宽。LT8668SXK8同样支持用于2D和并排3D利用法式的矫捷视频数据映射蹊径。
对于MIPI输出，LT8668SXK8拥有可配置的单端口或双端口或四端口MIPI?DSI/CSI，拥有1条高快时钟通路和1至4条高快数据通路，每个通路的D-PHY最大工作快率为2.5Gbps，可支持四个端口的总带宽高达40Gbps。使用C-PHY还支持每通路5.7Gbps，四端口的总带宽可达68.4Gbps。
对于eDP输出，它由8条数据通路组成，支持RBR（1.62Gbps）、HBR（2.7Gbps）和HBR2（5.4Gbps）链路快率。内置可选SSC职能可削减EMI对EMI有关系统利用的影响。
对于eDPx输出，它由8个数据通路组成，每个通路的最大运行快率为3Gbps，能够支持4K@60Hz。
对于视频处置，内置LPDDR节造器，带宽高达3733Mbps，支持2Gb x16 SDRAM组织。有两个数字音频输出接口，I2S和SPDIF。I2S接口支持8通路LPCM，SPDIF接口支持2通路LPCM或压缩音频，两者的最大采样率均为192 KHz。
该设备可能自动运行，由使用嵌入式SPI闪存进行固件存储的集成微处置器启用。系统节造也可通过配置I2C从接口进行。
LT8668SXK8选取先进的CMOS工艺造作，选取12mmx12mm BGA288封装实现。

技术参数

? USB Type-C

  ? Built-in dual CC controllers for charger and normal communication

  ? Data roles supported: DFP, UFP and DRP

? HDMI2.1 Transmitter

  ? Compliant with HDMI2.1, HDMI2.0b, HDMI1.4 and DVI1.0

  ? Support 8K@30Hz

  ? Support 4K@120Hz

? DP1.4 Receiver

  ? Support DisplayPort 1/2/4 lanes

  ? Support 8K@30Hz YUV 4:2:2 or YUV 4:2:0

  ? Support 4K@120Hz YUV 4:2:2 or YUV 4:2:0

  ? Support HDR10 and HDR12

? HDMI2.1 Receiver

  ? Compliant with HDMI2.1, HDMI2.0b, HDMI1.4 and DVI1.0

  ? Support HDCP repeater

  ? Support 8K@30Hz

  ? Support 4K@120Hz

  ? Support HDR10 and HDR12

? DP1.4 Transmitter

  ? Support HDCP 1.3/2.2/2.3

   ? Support 8K@30Hz YUV 4:2:2 or YUV 4:2:0

  ? Support 4K@120Hz YUV 4:2:2 or YUV 4:2:0

  ? Support HDR10 and HDR12

? Four-Port MIPI? DSI/CSI Transmitter

  ? Compliant with D-PHY1.2 & DSI 1.3 & CSI-2 1.3

  ? Compliant with C-PHY1.0 & DSI-2 1.0 & CSI-2 2.0

  ? DSI Support 16/20/24-bit YCbCr4:2:2, 24/30-bit RGB

? Four-Port LVDS Transmitter

  ? Data rate up to 1.2Gbps per data lane

   ? Support 4K@60Hz

? eDP / eDPx Transmitter

  ? Support resolution up to 4K@60Hz

  ? Support eDP transmitter up to 8 lane with 5.4Gbps link rate

  ? Support 8 pairs eDPx @3Gbps interface

? Miscellaneous

  ? VESA DSC v1.2a decode and encode

  ? CSC: RGBYUV444YUV422YUV420

? Digital Audio Output

  ? I2S interface supporting 8-channel audio, with sample rates of 32~192 KHz and sample sizes of 16~24 bits

  ? SPDIF interface supporting PCM, dolby digital, DTS digital audio at up to 192KHz frame rate

  ? IEC60958 or IEC61937 compatible

? Video Process

  ? Video format conversion for I to P

  ? Support font-based and bit-map OSD

  ? 3D format conversion: frame packing 3D to side by side 3D

  ? Frame rate control function

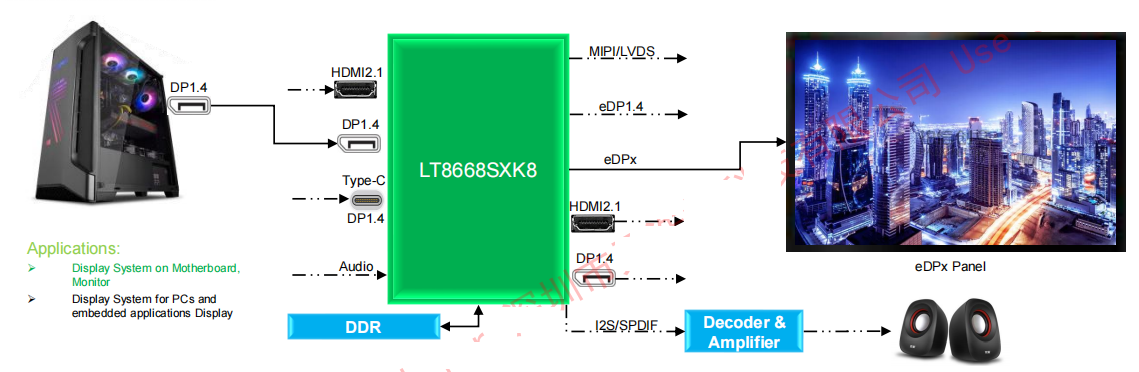

利用案例
